Entendendo os indicadores de falhas à terra: como funciona o monitoramento de fugas de corrente

Em qualquer instalação industrial ou comercial moderna, a segurança e a confiabilidade da rede elétrica são fundamentais. Uma interrupção inesperada no fornecimento de energia pode paralisar a produção, enquanto uma falha elétrica não detectada pode levar a danos catastróficos aos equipamentos, incêndios e graves riscos à segurança. Um dos tipos de falhas mais comuns e perigosos é a falta à terra (ou fuga à terra). Para combater esse risco, dispositivos de segurança especializados conhecidos como indicadores de falhas à terra são essenciais. Estes dispositivos servem como a primeira linha de defesa, fornecendo avisos antecipados de condições potencialmente perigosas muito antes que elas se agravem, garantindo que toda a instalação permaneça estável, segura e produtiva.

Como os indicadores de falhas à terra detectam problemas

O princípio fundamental por trás dos indicadores de falhas à terra é o monitoramento constante do equilíbrio de corrente dentro de um circuito elétrico. Em um sistema aterrado saudável e funcionando corretamente, a corrente que flui da fonte para a carga através dos condutores de fase é exatamente igual à corrente que retorna. Deve haver zero vazamento de corrente para o solo. No entanto, quando ocorre uma falha à terra — muitas vezes devido à deterioração do isolamento, umidade ou contato acidental — uma parte da corrente escapa de seu caminho pretendido e flui diretamente para o terra. Isso cria um desequilíbrio perigoso no circuito.

É exatamente isso que os indicadores de falhas à terra são projetados para detectar. Utilizando sensores de corrente altamente sensíveis, conhecidos como Transformadores de Corrente de Balanço de Núcleo (CBCT) ou transformadores toroidais, que envolvem os condutores de fase e neutro, o dispositivo mede continuamente a soma vetorial das correntes. Quando esse desequilíbrio excede um limiar seguro pré-determinado, o indicador aciona imediatamente um alarme.

Para a segurança pessoal, esse limiar é frequentemente tão baixo quanto 5-30 mA. Para proteção de equipamentos, onde o objetivo é evitar danos por falhas de arco sustentadas de baixo nível, a sensibilidade pode ser ajustada para valores mais altos (por exemplo, 100-500 mA). Esse alarme é tipicamente um sinal visual, como uma luz vermelha piscante, ou uma saída de relé que pode ser conectada a um sistema de controle maior, alertando a equipe de que uma parte específica da infraestrutura elétrica requer atenção imediata. Esses produtos avançados são críticos para manter a saúde de qualquer sistema de energia.

Tipos de indicadores de falhas à terra e suas aplicações

Nem todas as soluções são iguais. A escolha certa depende se a prioridade é proteger pessoas, proteger equipamentos, garantir a continuidade ou localizar a falha.

Tipo AC / Tipo A (DR/RCD — alta sensibilidade para pessoas)

Utilizados para segurança pessoal em circuitos de baixa tensão relevantes. Eles desconectam rapidamente em baixas correntes residuais (veja os valores acima) para mitigar o risco de choque elétrico em oficinas, laboratórios e áreas com frequente interação humano-equipamento. No Brasil, são comumente conhecidos como dispositivos DR.

Ajustável, com atraso de tempo para seletividade (Tipo S / GFPE)

Em ambientes industriais complexos, a continuidade do serviço e o disparo seletivo são críticos. Dispositivos com retardo de tempo/seletivos permitem que engenheiros coordenem a sensibilidade e o atraso intencional (tipicamente de dezenas a centenas de milissegundos para RCDs seletivos; configurações de amperagem mais altas para proteção de equipamentos em entradas de serviço/alimentadores). Isso garante que transientes inofensivos (como a corrente de partida de motores, ou inrush) não causem disparos a montante, enquanto falhas sustentadas são isoladas no local correto.

Monitores montados em painel (RCM)

Os Monitores de Corrente Residual exibem ou transmitem valores de fuga em tempo real. Acompanhar a tendência de um aumento lento na corrente residual em um motor crítico é um sinal clássico e precoce de degradação do isolamento — ideal para a manutenção preditiva. Os RCMs fornecem sinalização, mas não realizam o desligamento automático.

Indicadores de Passagem de Falta (FPI/FCI) para alimentadores (Média Tensão)

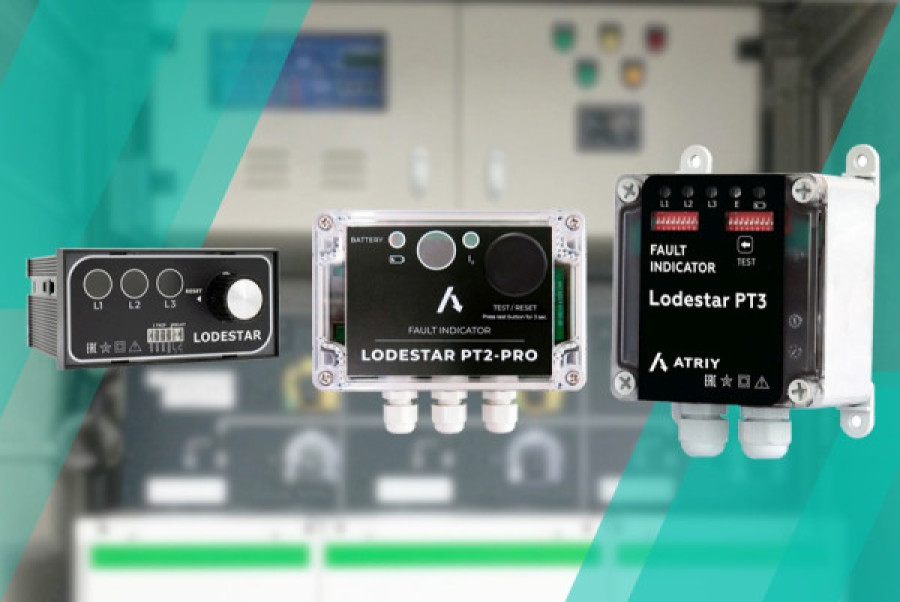

Quando a tarefa é encontrar onde a falha ocorreu em alimentadores de média tensão, utilizam-se indicadores de falhas à terra projetados para redes de MT — indicadores de passagem de falta. Por exemplo, o Lodestar PT2 ajuda a localizar rapidamente faltas à terra e curtos-circuitos ao longo de linhas aéreas e cabos de 6–35 kV, reduzindo o tempo de patrulha e acelerando o restabelecimento.

Principais benefícios de um sistema robusto de monitoramento

A integração de uma rede de indicadores de falhas à terra apropriados oferece retornos tangíveis através da melhoria do tempo de atividade (uptime) e preservação de ativos. As principais vantagens incluem:

1. Segurança Aprimorada: Ao fornecer alertas imediatos para falhas à terra perigosas, esses indicadores reduzem significativamente o risco de choque elétrico e incêndio. Isso oferece proteção superior para o pessoal e para a própria instalação, o que é sempre uma alta prioridade.
2. Maximização do Tempo de Atividade Operacional: Em um ambiente de processo contínuo, uma parada inesperada é incrivelmente custosa. Os indicadores permitem que um sistema alerte sem necessariamente desarmar o disjuntor, dando à equipe a chance de realizar um desligamento ordenado ou resolver o problema antes que ocorra uma falha crítica, mantendo assim o fluxo de energia.
3. Prevenção de Danos Custosos aos Equipamentos: Uma falha à terra persistente e não detectada pode causar danos severos a motores e transformadores. O aviso precoce fornecido pelos indicadores ajuda a prevenir isso, evitando reparos caros e custos de substituição.
4. Solução de Problemas Simplificada e Rápida: Quando ocorre uma falha em um grande sistema industrial, encontrar sua localização pode ser um desafio demorado. Considere uma grande fábrica com dezenas de linhas de máquinas. Sem monitoramento por zonas, uma falha à terra poderia desligar toda a instalação enquanto eletricistas passariam horas testando cada circuito. Com indicadores em cada alimentador, um alarme aponta instantaneamente para "Linha 3, Prensa de Estampagem", reduzindo o tempo de inatividade de horas para minutos. Essa abordagem direcionada é a pedra angular de um sistema de manutenção eficiente.
5. Manutenção Proativa: Um alarme de falha recorrente em um alimentador específico pode indicar deterioração do isolamento ou um equipamento envelhecido, permitindo que a manutenção seja agendada proativamente. Isso é vital para gerenciar o ciclo de vida de equipamentos de alta tensão. Um caminho de baixa resistência para o terra durante uma falha é o que pode causar danos significativos.

Desmascarando Mitos Comuns

Equívocos podem levar a medidas de segurança inadequadas. Vamos abordar alguns mitos comuns sobre os indicadores de falhas à terra.

• Mito 1: "Eles causam disparos intempestivos (nuisance tripping)." Realidade: Isso só é verdade para dispositivos especificados incorretamente. Produtos modernos e ajustáveis (como relés Tipo S) com atrasos de tempo configuráveis podem distinguir facilmente entre uma falha à terra perigosa e uma corrente de inrush temporária de um motor, eliminando virtualmente os alarmes falsos.
• Mito 2: "Um disjuntor padrão é suficiente." Realidade: Um disjuntor padrão é projetado para proteger contra sobrecargas e curtos-circuitos (frequentemente centenas de ampères). Ele é completamente "cego" para correntes de fuga de baixo nível (tão baixas quanto 50 mA) que podem ser fatais para humanos e causar incêndios. Confiar apenas em um disjuntor para proteção contra falha à terra é uma negligência perigosa.
• Mito 3: "Eles são apenas para sistemas de alta tensão." Realidade: O risco de choque elétrico letal é, na verdade, maior em sistemas comuns de baixa tensão (ex: 127/220V ou 230/400V), onde o pessoal tem maior probabilidade de estar trabalhando. Indicadores sensíveis são uma necessidade, não um luxo, em qualquer instalação elétrica.

Em última análise, essas soluções avançadas são essenciais para qualquer rede de distribuição moderna onde segurança e eficiência são prioridades, particularmente em redes aterradas exigentes onde o nível necessário de resistência para operação adequada deve ser mantido. Uma configuração bem implementada é a marca registrada de uma instalação elétrica confiável.

Perguntas Frequentes (FAQ)

P: Qual é a diferença entre um indicador de falha à terra e um relé de falha à terra?
R: Embora frequentemente usados de forma intercambiável, um "indicador" refere-se tipicamente a um dispositivo simples que fornece um alarme visual (uma luz ou sinalização mecânica). Um "relé" é um dispositivo mais avançado que inclui um contato elétrico (uma saída). Esse contato pode ser usado para acionar um alarme, enviar um sinal para um sistema de controle ou ativar a bobina de disparo (shunt trip) em um disjuntor para desenergizar o circuito automaticamente.

P: Onde esses dispositivos são tipicamente instalados?
R: Eles são instalados em pontos-chave de uma rede de distribuição, como em painéis de distribuição principais, centros de controle de motores (CCM) e circuitos alimentadores individuais. Isso permite uma rápida localização de uma falha dentro da rede aterrada mais ampla. Essas soluções são escaláveis para qualquer configuração.

P: Qual é a diferença entre uma falha à terra e um curto-circuito?
R: Um curto-circuito tipicamente envolve uma corrente muito alta fluindo diretamente entre dois ou mais condutores de fase, ou entre uma fase e um condutor neutro. Uma falha à terra, no entanto, é o fluxo não intencional de corrente de um condutor para o terra (solo). As correntes de falha à terra são frequentemente muito menores que as correntes de curto-circuito, mas podem ser igualmente, se não mais, perigosas em termos de risco de incêndio e choque elétrico.

P: O que indica um valor baixo de resistência de isolamento?
R: Um valor baixo de resistência na cobertura protetora de um circuito indica que o material está degradado, danificado ou contaminado. Isso cria um caminho mais fácil para a corrente "vazar" para o terra, aumentando significativamente o risco de uma falha. Monitorar essa resistência é uma parte fundamental para garantir a segurança de um sistema aterrado.
