Introdução: por que investir em deteção e localização de falhas na rede
A expansão das redes de distribuição, a digitalização do setor elétrico e as exigências regulatórias de qualidade tornaram a deteção e localização de falhas na rede elétrica um tema central para concessionárias e grandes consumidores industriais. Interrupções prolongadas impactam diretamente indicadores como DIC e DMIC, aumentam o custo operacional e afetam a satisfação dos clientes.
Ao mesmo tempo, cresce a complexidade das redes de média tensão, muitas vezes mistas (trechos aéreos, subterrâneos, isolados, anelados), com grande volume de dados provenientes de IEDs, detectores de falta, religadores e sistemas SCADA. Nesse contexto, localizar rapidamente o ponto exato de defeito deixa de ser apenas uma atividade de manutenção e passa a ser um processo crítico de operação e planejamento.
Conceitos básicos: o que é deteção e localização de falhas na rede
A expressão deteção e localização de falhas na rede engloba dois processos complementares:
- Deteção da falha: identificar que ocorreu um defeito no sistema elétrico (curto‑circuito, falta à terra, defeito fase‑fase, etc.), por meio de medições e/ou atuação da proteção.
- Localização da falha: estimar com precisão o trecho ou ponto da rede onde o defeito ocorreu, para direcionar a equipe de campo e restabelecer o fornecimento no menor tempo possível.
Em redes tradicionais, sem automação, a detecção inicial costuma vir do call center, via reclamações de clientes. Já em redes inteligentes (Smart Grids), a deteção se dá por análises automáticas de corrente, tensão e impedância, correlacionadas com o modelo elétrico da rede e o estado topológico em tempo real.
Principais tipos de faltas em redes de média tensão
Para estruturar uma estratégia eficiente de deteção e localização de falhas na rede, é essencial compreender os tipos de faltas mais comuns em redes de média tensão:
- Falta monofásica à terra: uma das fases entra em contato com o solo ou com partes aterradas (muito frequente em redes aéreas).
- Falta fase‑fase: contato entre duas fases, com ou sem envolvimento da terra.
- Falta trifásica: curto‑circuito entre as três fases; geralmente associada a eventos de maior severidade.
- Falhas de alta impedância: correntes de falta relativamente baixas, típicas de contatos com vegetação, estruturas corroídas ou isolamentos degradados, de detecção mais difícil.
- Falhas intermitentes: defeitos que desaparecem antes da chegada da equipe de campo, mas que deixam registros nos equipamentos de proteção e medição.
O comportamento elétrico de cada tipo de falta influencia diretamente os algoritmos utilizados para a localização e as estratégias de operação.
Como funciona um sistema moderno de deteção e localização de falhas na rede
Sistemas modernos de deteção e localização de falhas na rede elétrica combinam diferentes camadas tecnológicas:
- Modelo elétrico da rede: cadastro atualizado de linhas, cabos, transformadores, chaves e religadores, com parâmetros elétricos e topológicos.
- Medições em tempo real: correntes, tensões e impedâncias de sequência, fornecidas por IEDs, relés de proteção, medidores inteligentes e detectores de passagem de corrente de falta.
- Algoritmos de curto‑circuito: rotinas que, a partir das correntes de falta medidas, simulam cenários ao longo da rede e calculam os pontos de maior probabilidade de ocorrência do defeito.
- Plataforma georreferenciada: integração com sistemas GIS, permitindo visualizar a provável localização da falta diretamente sobre o mapa da rede de transmissão ou distribuição.
- Integração com SCADA/ADMS: os resultados da localização de faltas alimentam o centro de operação, que pode tomar decisões automáticas ou semiautomatizadas de manobra, isolamento e recomposição.
Na prática, o fluxo é o seguinte: ao ocorrer uma falha, o sistema coleta os valores de corrente e tensão nos pontos monitorados, estima a impedância aparente da falta, vincula esses dados ao modelo de rede e aponta, em um mapa, o trecho de maior probabilidade. Quanto mais pontos de medição e quanto mais confiável o cadastro elétrico, mais precisa será a localização.
Localização de falhas em redes isoladas de média tensão
Nas redes isoladas de média tensão (por exemplo, redes com neutro isolado ou compensado), o comportamento das correntes de falta é diferente de sistemas solidamente aterrados. Isso exige métodos específicos de deteção e localização de falhas na rede:

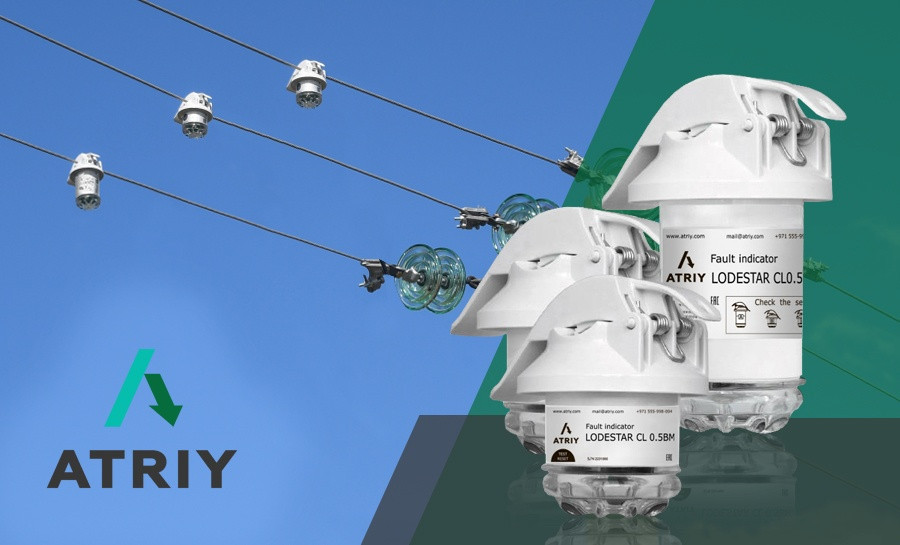

- Sensores dedicados e detectores de falta à terra: instalados em alimentadores e derivação, indicam o sentido da corrente de falta ou a presença de componente residual, ajudando a delimitar o trecho defeituoso.
- Sequência de manobras de teste: em alguns casos, é necessário realizar manobras controladas (como reenergização de trechos, alteração de pontos de seccionamento) para observar a resposta da rede e refinar a localização.
- Uso de relés de distância e relés direcionais: a partir da impedância calculada pelo relé, estima‑se a distância entre o ponto de medição e a falta, o que é especialmente útil em linhas longas de subtransmissão.
- Técnicas específicas para cabos isolados: em redes subterrâneas, podem ser usados métodos de reflexão de ondas, medição de tempo de percurso (TDR) e ensaios de alta tensão controlada para localizar defeitos em cabos.
Um procedimento bem definido para redes isoladas costuma combinar:
- Confirmação do tipo de falta (à terra, fase‑fase etc.).
- Delimitação do alimentador afetado a partir de indicações de proteção e detectores de falta.
- Isolamento progressivo de trechos até localizar o segmento defeituoso.
- Ensaios específicos em cabos ou equipamentos suspeitos, se necessário.
Benefícios operacionais da deteção e localização eficiente de falhas
Ao implementar soluções avançadas de deteção e localização de falhas na rede, concessionárias e grandes consumidores obtêm ganhos tangíveis:
- Redução do tempo de interrupção: localizar a falha em minutos, em vez de horas, reduz significativamente o tempo de recomposição do sistema.
- Melhoria dos índices de qualidade (DIC, DMIC, FEC, DEC): menos tempo sem fornecimento e menor número de interrupções.
- Otimização das equipes de campo: as equipes saem com informações mais precisas sobre o local provável e o tipo de defeito, aumentando a assertividade das intervenções.
- Diminuição de custos operacionais: menos deslocamentos desnecessários, redução de horas extras e do uso de recursos em inspeções aleatórias.
- Melhor planejamento de investimentos: com histórico detalhado de faltas e registros georreferenciados, tornam‑se mais claros os pontos críticos da rede, apoiando decisões de reforço, substituição de cabos ou instalação de novos equipamentos de automação.
- Integração com estratégias de Smart Grid: os mesmos dados e algoritmos usados para localização de faltas podem alimentar módulos de otimização de Volt/VAR, controle de fluxo de potência e análise de perdas técnicas.
Boas práticas para implementar projetos de deteção e localização de falhas na rede
Para extrair o máximo valor de uma solução de deteção e localização de falhas na rede elétrica, algumas boas práticas são fundamentais:
- Manter o cadastro de rede permanentemente atualizado: alterações de topologia, substituição de cabos, instalação de novos religadores e reguladores de tensão devem ser refletidas no modelo elétrico.
- Garantir qualidade das medições: a confiabilidade dos algoritmos depende de TCs, TPs e IEDs corretamente dimensionados, configurados e calibrados.
- Definir arquitetura de comunicação robusta: redes de comunicação redundantes e seguras (fibra, rádio, 4G/5G privado etc.) evitam perda de dados em situações críticas.
- Integrar sistemas (SCADA, GIS, ADMS, sistemas comerciais): integração é o que permite cruzar dados de operação, cadastro e atendimento ao cliente, acelerando o diagnóstico.
- Treinar operadores e equipes de campo: mesmo com algoritmos avançados, a interpretação correta das indicações de localização de faltas é decisiva para o sucesso do processo.
- Estabelecer indicadores e metas: acompanhar KPIs como tempo médio de localização da falta, tempo médio de recomposição, número de deslocamentos por ocorrência e reincidência de falhas por trecho.
Tendências: inteligência artificial e análise de Big Data
Com o crescimento do volume de dados (Big Data) oriundos de medidores inteligentes, IEDs e sensores distribuídos, a deteção e localização de falhas na rede tende a incorporar cada vez mais recursos de inteligência artificial:
- Algoritmos de aprendizado de máquina para identificar padrões de pré‑falha e atuar de forma preditiva.
- Modelos de recomendação de manobras, com base em histórico de eventos semelhantes.
- Análise automatizada de qualidade de energia e correlação com falhas recorrentes em determinados ativos ou regiões.
- Simulações em tempo real, combinando dados de estado da rede com previsões de carga e geração distribuída.
Essas tecnologias complementam os métodos tradicionais de curto‑circuito e medição de impedância, ampliando a capacidade de resposta do operador e aumentando a disponibilidade do sistema elétrico.
Conclusão
Uma estratégia consistente de deteção e localização de falhas na rede elétrica é hoje um elemento obrigatório para qualquer empresa que busque reduzir custos operacionais, melhorar indicadores de qualidade e preparar sua infraestrutura para o cenário de redes inteligentes.
Ao combinar um modelo elétrico bem estruturado, medições confiáveis, algoritmos avançados e integração com plataformas de automação, é possível localizar faltas com muito mais rapidez e precisão, direcionar melhor as equipes de campo e transformar dados em decisões operacionais e de investimento.
Essa visão integrada da deteção e localização de falhas posiciona as empresas à frente em eficiência, segurança e qualidade de fornecimento – pontos fundamentais em um setor elétrico cada vez mais exigente e competitivo.
