Como funciona a identificação de seção defeituosa em redes de distribuição

Todo apagão tem um contador rodando desde o momento em que começa. Quanto mais tempo as equipes levam para encontrar o ponto da falta em uma linha aérea, mais tempo os consumidores ficam sem energia — e maior o custo para a concessionária. A identificação de seção defeituosa é o processo que reduz esse tempo de busca de horas para minutos, e a tecnologia moderna de indicadores de falta é o que torna isso possível em escala.

Por que "encontrar a falta" é mais difícil do que parece

Um alimentador de distribuição de média tensão pode se estender por dezenas de quilômetros, ramificando-se em múltiplos ramais ao longo do percurso. Quando uma falta de curto-circuito ou falta à terra ocorre em algum ponto dessa rede, o disjuntor ou religador na subestação atua — mas fornece aos operadores quase nenhuma informação sobre onde está a falta. Tudo o que eles sabem é que algo está errado em algum ponto a jusante.

Tradicionalmente, as equipes de reparo percorriam toda a extensão do alimentador, inspecionando visualmente postes e condutores até encontrar o problema. Em um alimentador rural longo com múltiplos ramais, isso poderia facilmente levar de duas a quatro horas. Durante esse tempo, todos os consumidores no segmento afetado — e frequentemente nos segmentos saudáveis que foram desnecessariamente desenergizados — permaneciam sem fornecimento.

A identificação de seção defeituosa muda completamente essa lógica. Em vez de buscar a falta após sua ocorrência, o sistema já sabe qual seção a contém.

O papel dos indicadores de falta

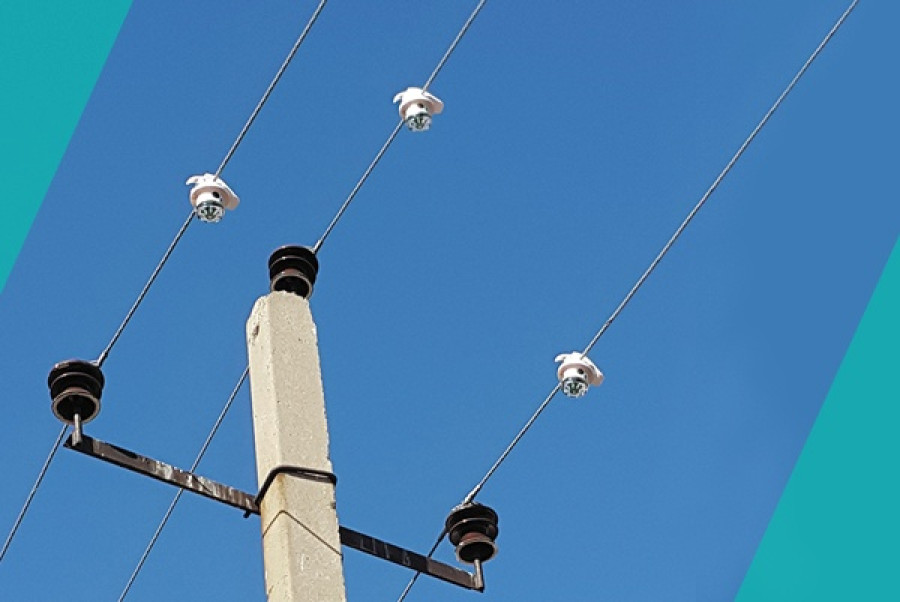

Os indicadores de falta (também chamados de indicadores de passagem de falta, ou FPIs) são dispositivos instalados diretamente nos condutores de linhas aéreas ou em posições nos postes ao longo do alimentador. Sua função é detectar a passagem da corrente de falta — seja de um curto-circuito entre fases ou de uma falta fase-terra — e sinalizar que a falta passou por sua posição.

Quando uma falta ocorre, todos os indicadores entre a subestação e o ponto da falta "enxergam" a corrente de falta e ativam seu sinal. Os indicadores além do ponto da falta não respondem — porque nenhuma corrente de falta passou por eles. Esse padrão de indicadores acionados e não acionados imediatamente delimita a localização da falta a uma seção específica da linha: o segmento entre o último indicador que acionou e o primeiro que não acionou.

Esse é o princípio fundamental da identificação de seção defeituosa baseada em indicadores de falta — simples, elegante e altamente eficaz na prática.

De sinalizadores físicos a dados inteligentes de rede

Os primeiros indicadores de falta dependiam de um sinalizador físico — um indicador mecânico visível que as equipes podiam identificar ao percorrer a linha. Isso já era uma melhoria significativa, mas ainda exigia o patrulhamento visual de todo o alimentador para verificar o estado de cada sinalizador.

Os sistemas modernos de indicadores de falta vão muito além. Cada indicador comunica seu estado — acionado ou não acionado — a um sistema de controle central por meio de uma unidade de comunicação sem fio. O centro de controle recebe esses dados em segundos após a falta, e o software de gestão de faltas identifica automaticamente a seção defeituosa com base no padrão dos sinais recebidos.

A análise também considera:

• A topologia da rede de distribuição — quais seções se conectam a quais e como os alimentadores se ramificam em ramais
• Medições de corrente pré e pós-falta dos indicadores, que ajudam a distinguir uma falta real de um evento transitório
• Status de disjuntores e religadores, que confirmam quais partes da rede foram isoladas e quando
• Dados de carga do alimentador e dos ramais, que auxiliam na validação de cenários de falta em redes com geração distribuída

Combinados, esses dados permitem ao sistema identificar a seção defeituosa com alta confiabilidade, inclusive em configurações de rede radial ou malhada complexas.

Faltas de curto-circuito vs. faltas à terra: problemas diferentes, mesma solução

Nem todas as faltas são iguais, e a identificação de seção defeituosa precisa lidar com os dois principais tipos.

Faltas de curto-circuito ocorrem quando dois ou três condutores entram em contato — por queda de condutor, dano em isolador ou contato com vegetação. Essas faltas produzem correntes muito elevadas e são relativamente fáceis de detectar.

Faltas à terra (faltas monofásicas fase-terra) são mais comuns em redes de média tensão, mas significativamente mais difíceis de detectar. Em redes com neutro isolado ou compensado (bobina de Petersen), a corrente de falta à terra pode ser muito baixa — às vezes apenas alguns ampères. A falta pode persistir por horas sem provocar o desligamento da linha, criando ao mesmo tempo um risco perigoso de tensão de toque no ponto da ocorrência.

Os indicadores de curto-circuito e faltas à terra modernos são projetados para detectar ambos os tipos. Para faltas à terra, utilizam métodos específicos de detecção — análise transitória e medição direcional de corrente de sequência zero — para identificar com confiabilidade qual seção contém a falta, mesmo quando a corrente de falta é baixa. Isso é essencial: sem uma identificação adequada da seção com falta à terra, os operadores de rede ou ignoram a ocorrência (o que é perigoso) ou desenergizam grandes trechos da rede para localizá-la (o que é custoso).

Integrando a identificação de seção defeituosa às operações da rede

A identificação de seção defeituosa não opera de forma isolada — seu valor real está na integração com o ambiente de controle da rede elétrica.

Quando os dados de localização da falta chegam ao SCADA ou ao software de gestão de faltas, os operadores podem acionar imediatamente as equipes de reparo no local certo. Com automação, o sistema vai além: pode abrir automaticamente as chaves seccionadoras que isolam apenas a seção defeituosa e, em seguida, restabelecer o fornecimento em todos os segmentos saudáveis. Essa é a lógica por trás do FLISR — Fault Location, Isolation, and Service Restoration (Localização de Falta, Isolamento e Restabelecimento do Serviço) — que reduz a duração do apagão para os consumidores não afetados de minutos para segundos.

Para concessionárias que buscam conformidade com padrões de Smart Grid ou a melhoria dos indicadores de continuidade DEC e FEC exigidos pela ANEEL, esse tipo de identificação automatizada de seção defeituosa não é um diferencial — é um componente fundamental da operação.

Como é uma boa identificação de seção defeituosa na prática

Um sistema bem implementado de identificação de faltas tem algumas características essenciais:

Velocidade. O centro de controle deve ter os dados de sinalização de falta em segundos após a ocorrência — não após o patrulhamento que pode levar horas.

Precisão. O sistema deve identificar corretamente a seção defeituosa mesmo na presença de leituras ausentes ou incorretas de indicadores — o que pode ocorrer por falhas de comunicação ou condições anormais de falta. Lógica redundante e dados de medição de corrente são fundamentais aqui.

Cobertura. Os indicadores precisam ser instalados em intervalos adequados ao longo do alimentador, incluindo nos ramais. Uma lacuna na cobertura é uma lacuna na capacidade de identificação.

Confiabilidade em condições adversas. Equipamentos de linha aérea operam sob chuva, gelo, calor extremo e vento forte. Os indicadores de falta devem manter suas funções de detecção e comunicação em todas essas condições.

Integração. Os dados de sinalização de falta devem fluir diretamente para o SCADA ou o DMS (Distribution Management System) existente da concessionária — e não ficar em um sistema isolado.

Quando esses elementos se combinam, a identificação de seção defeituosa torna-se uma parte rotineira e automática das operações da rede — algo que o centro de controle sabe em menos de um minuto após qualquer falta, sem que ninguém precise percorrer um único quilômetro de linha.

Conclusão

A identificação de seção defeituosa é uma das melhorias de maior impacto que uma concessionária de distribuição pode implementar em suas operações. Ela reduz diretamente a duração dos apagões, diminui os custos de patrulhamento de equipes, melhora a segurança ao localizar rapidamente pontos de falta perigosos e fornece a base de dados necessária para a automação da rede.

A tecnologia para isso — indicadores de falta em linhas aéreas com capacidade de comunicação, combinados com software que mapeia os padrões de sinalização à topologia da rede — é madura, comprovada e pode ser implantada em linhas aéreas existentes sem grandes alterações de infraestrutura.

Para as concessionárias que ainda dependem de patrulhamentos manuais para localizar faltas, a questão não é se implementar a identificação de seção defeituosa, mas quando.

Perguntas Frequentes

O que é identificação de seção defeituosa em uma rede de distribuição de energia?

É o processo de determinar automaticamente qual segmento específico de uma linha de distribuição aérea ou subterrânea contém uma falta — como um curto-circuito ou falta à terra — imediatamente após sua ocorrência. Em vez de enviar equipes para patrulhar todo o alimentador, o sistema utiliza indicadores de falta instalados ao longo da linha para delimitar a seção afetada em segundos.

Como os indicadores de passagem de falta ajudam a localizar uma falta em uma linha aérea?

Quando uma falta ocorre, todos os indicadores entre a subestação e o ponto da falta detectam a corrente de falta e ativam seu sinal — enquanto os indicadores além do ponto da falta não apresentam resposta. Esse limite marca a seção defeituosa. Nos sistemas modernos, essa informação é transmitida sem fio ao centro de controle em tempo real, permitindo que os operadores conheçam a localização da falta sem nenhum patrulhamento físico da linha.

Os indicadores de falta detectam faltas à terra, não apenas curtos-circuitos?

Sim. Os indicadores de falta modernos são projetados para detectar tanto faltas de curto-circuito quanto faltas à terra, incluindo faltas à terra de alta resistência em redes com neutro isolado ou compensado. A detecção de falta à terra geralmente se baseia em análise transitória ou medição direcional de corrente de sequência zero, já que as correntes de falta à terra podem ser muito baixas — às vezes apenas alguns ampères — e a detecção convencional de sobrecorrente isolada não é suficiente.

Qual é a diferença entre localização de falta e identificação de seção defeituosa?

Localização de falta refere-se tipicamente ao cálculo da distância precisa até o ponto da falta — geralmente em metros ou quilômetros a partir da subestação — utilizando métodos baseados em impedância ou onda viajante. A identificação de seção defeituosa é um conceito mais abrangente e prático: delimita a falta a uma seção específica da linha entre dois pontos conhecidos, como dois indicadores de falta consecutivos ou dispositivos de chaveamento. Para a maioria das operações de campo, conhecer a seção defeituosa é suficiente para direcionar as equipes diretamente à área da falta.

Como o FLISR se relaciona com a identificação de seção defeituosa?

O FLISR — Fault Location, Isolation, and Service Restoration — é um fluxo de automação que se baseia diretamente na identificação de seção defeituosa. Uma vez que o sistema identifica a seção defeituosa, o FLISR envia automaticamente comandos de chaveamento para isolar apenas aquele segmento e, em seguida, reconfigura a rede para restabelecer o fornecimento em todas as seções saudáveis. O resultado é que os consumidores fora da seção defeituosa experimentam uma interrupção breve de apenas alguns segundos, em vez de um apagão prolongado.
